Заявка «нужен металлический каркас под навес 6×4, труба сорок на сорок» приходит почти каждую неделю, и почти каждая переигрывается на полпути: сечение взято из чужого проекта, снеговой район не назван, узлы не показаны, монтажные стыки не разбиты. В итоге либо каркас не проходит по прогибу, либо сваренная целиком рама не влезает в фуру. Разберём, чем лёгкий каркас из профильной трубы отличается от тяжёлого на швеллере и двутавре, что именно нормирует СП 16.13330, где узел варят, а где ставят болт, и какой минимум данных нужен в чертежах КМ и КМД, чтобы расчёт стоимости был точным с первого раза.
Коротко: лёгкий каркас собирают из гнутосварной профильной трубы и уголка, тяжёлый — из швеллера, двутавра и листа. Несущую способность считают по СП 16.13330 «Стальные конструкции», нагрузки берут по СП 20.13330. Цеховые соединения делают сварными, монтажные — болтовыми: так конструкция вписывается в габарит транспорта и собирается на площадке. Для точной цены нужны нагрузки, район строительства, узлы, покрытие и допуски, а не только габарит.
Что считается металлоконструкцией, а что просто сварным узлом

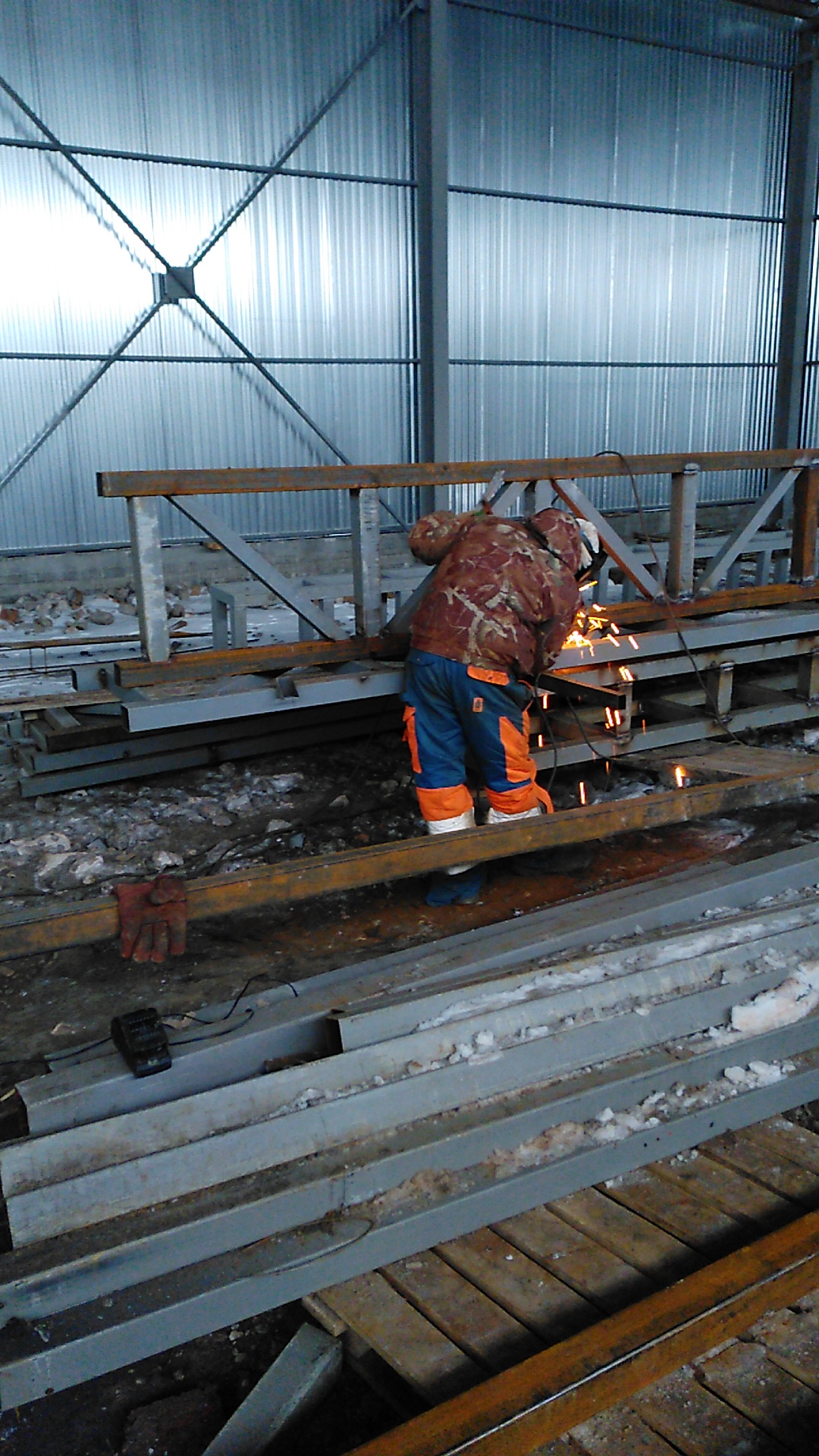

Металлический каркас — это несущая система из проката, которая воспринимает нагрузку и передаёт её на фундамент, пол или опорную раму оборудования. Отличие от обычного сварного узла принципиальное: сечения элементов каркаса назначаются расчётом на конкретные нагрузки, а не подбираются «по похожему». Стальные конструкции делятся на две большие группы, и путаница между ними — источник половины проблем в заказе.

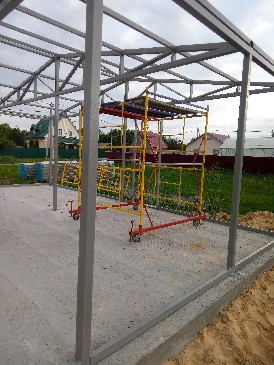

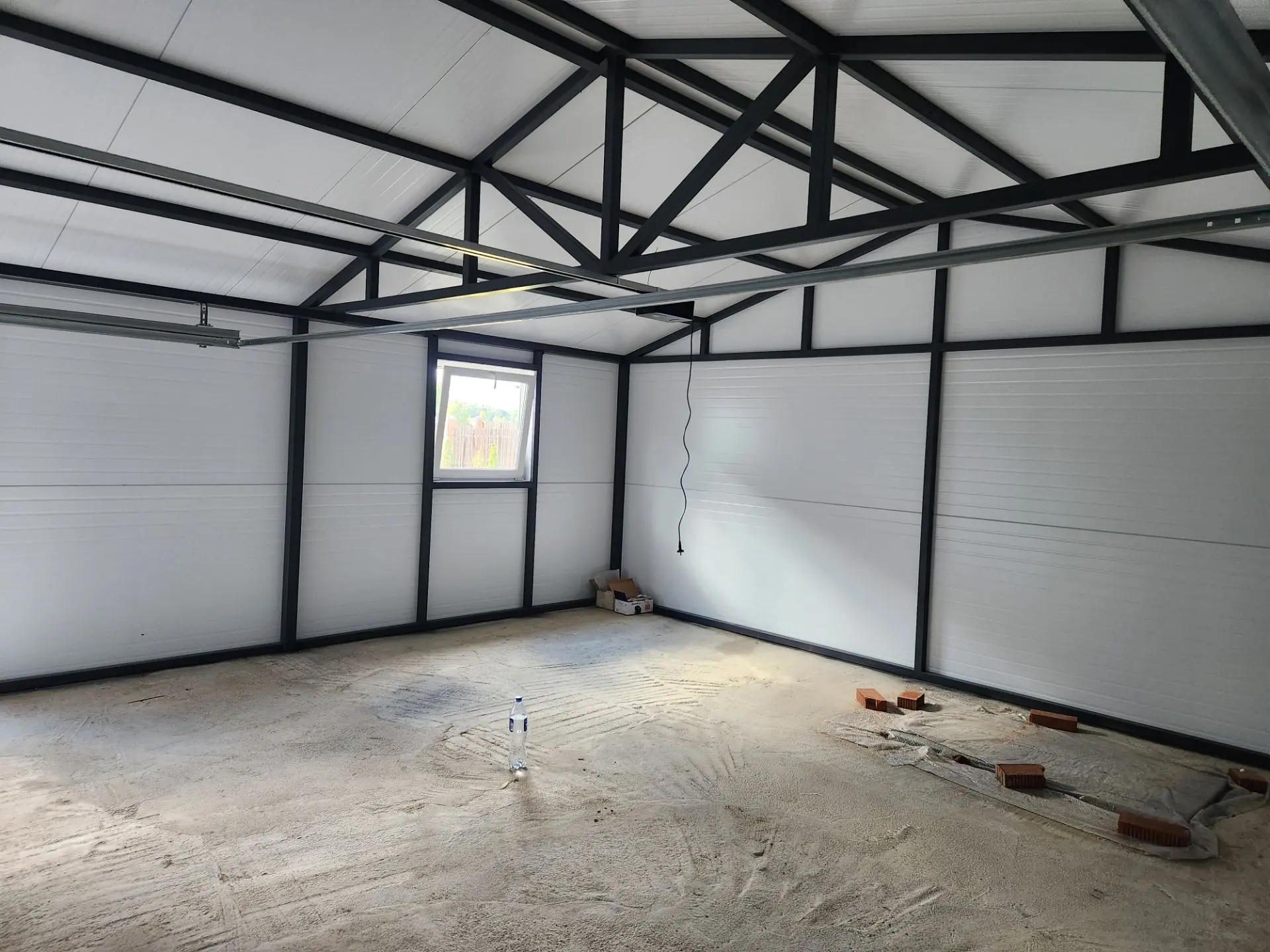

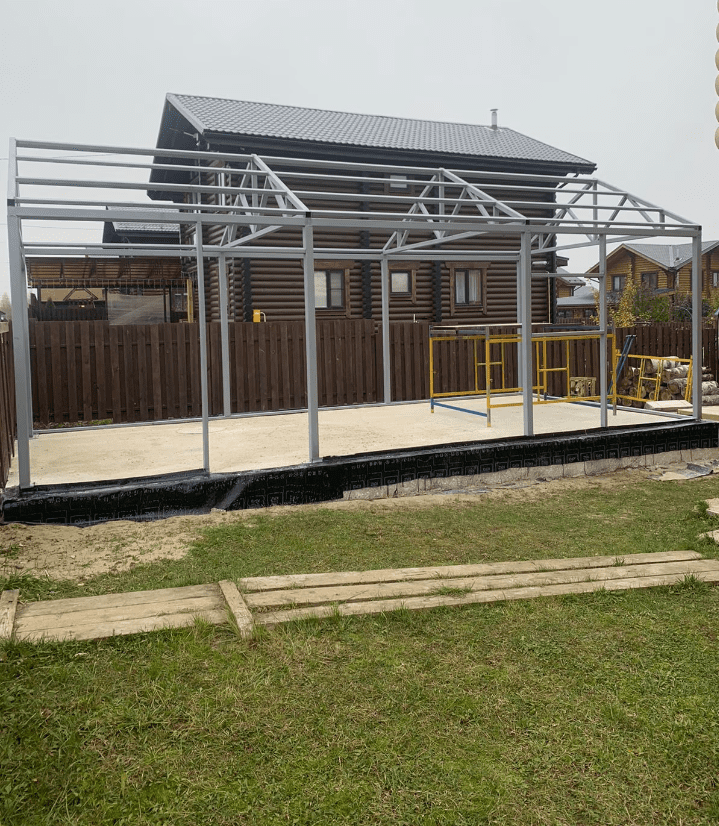

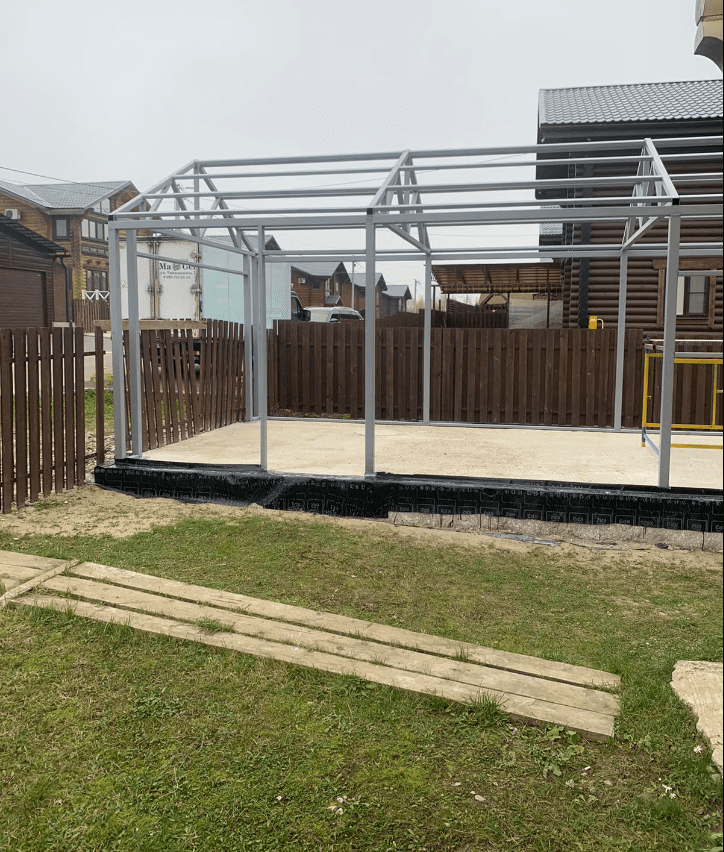

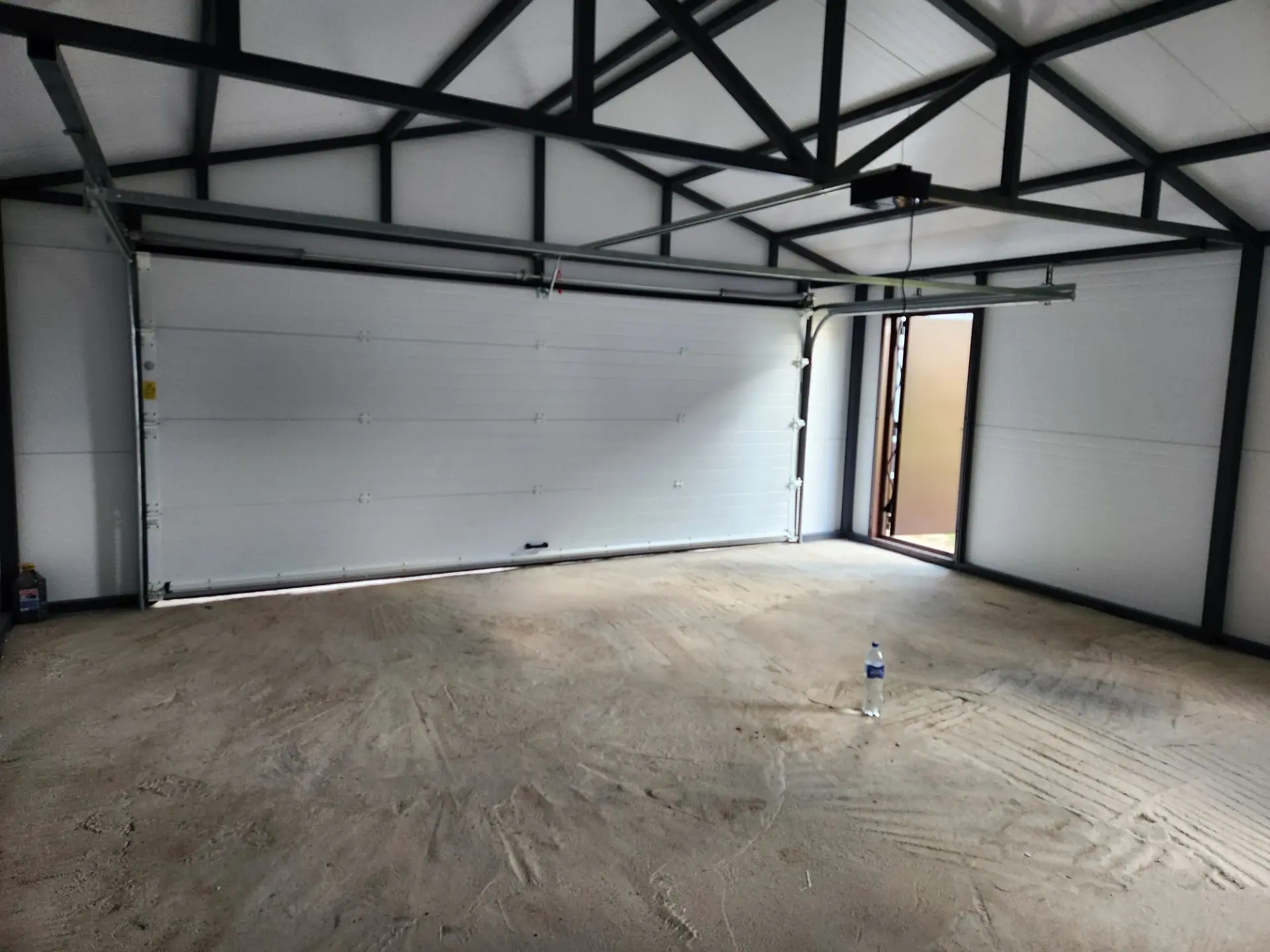

- Лёгкие каркасы. Навесы и козырьки, стеллажные системы, рамы и станины оборудования, площадки обслуживания, ограждения, каркасы киосков и павильонов, опорные конструкции трубопроводов. Основной материал — профильная труба, уголок, тонкий лист.

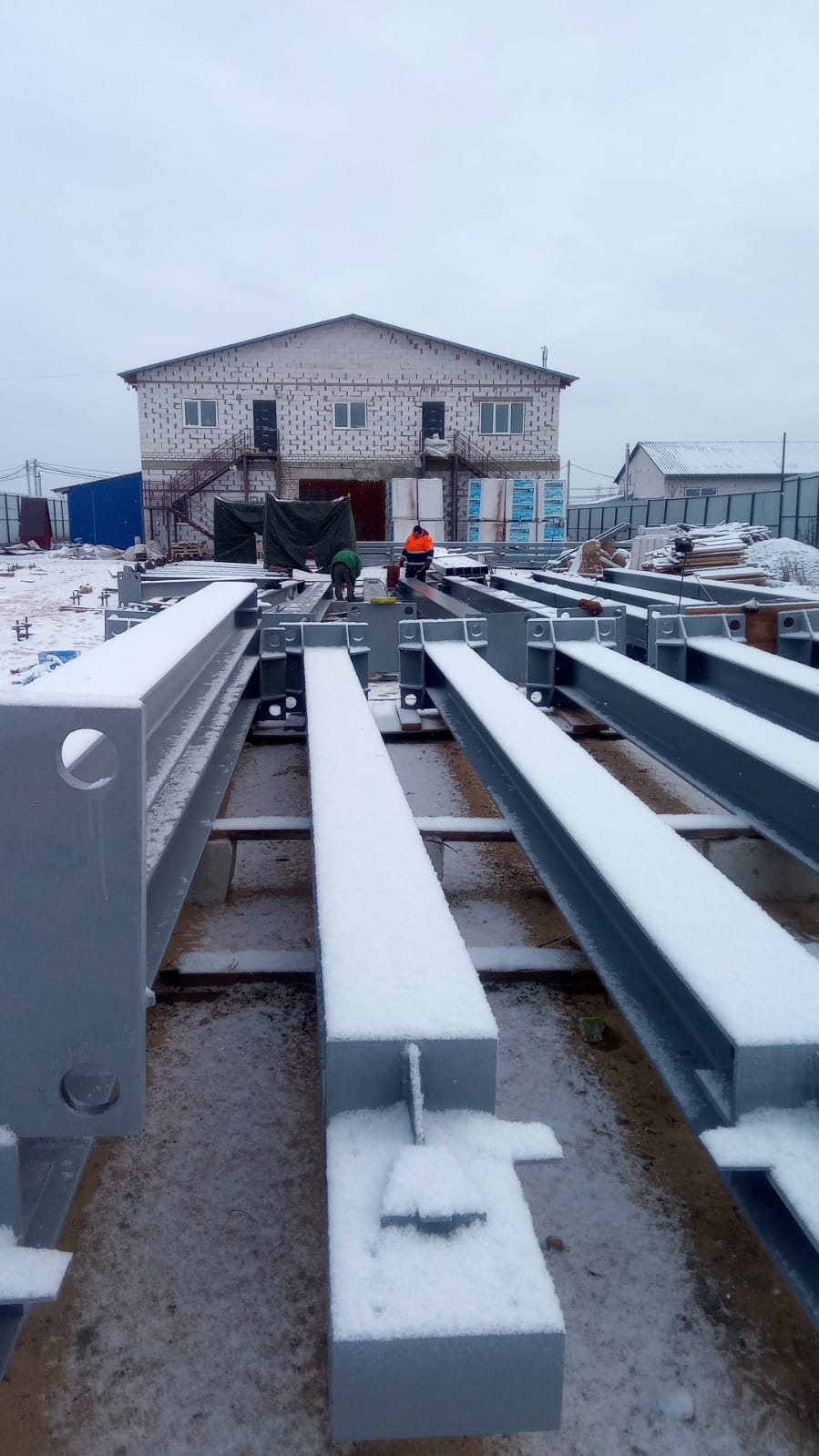

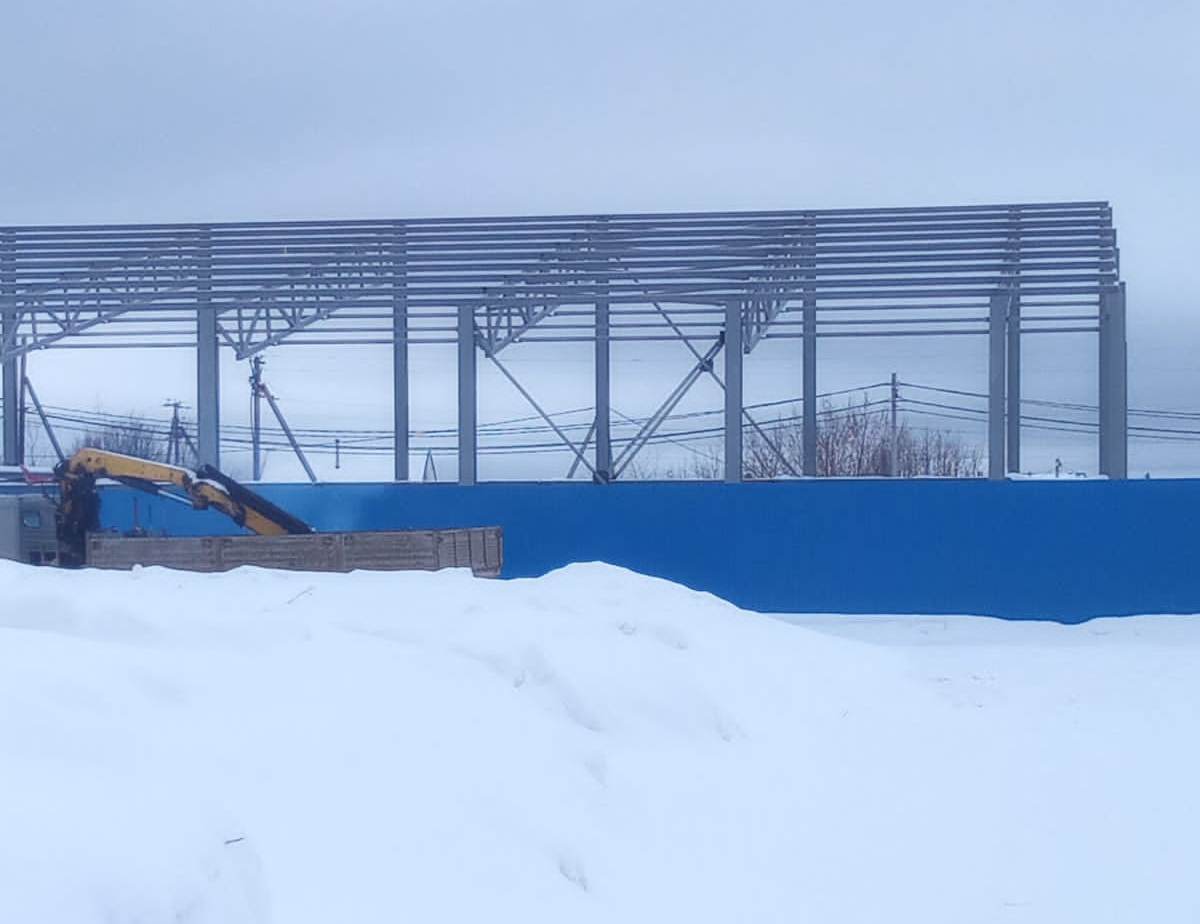

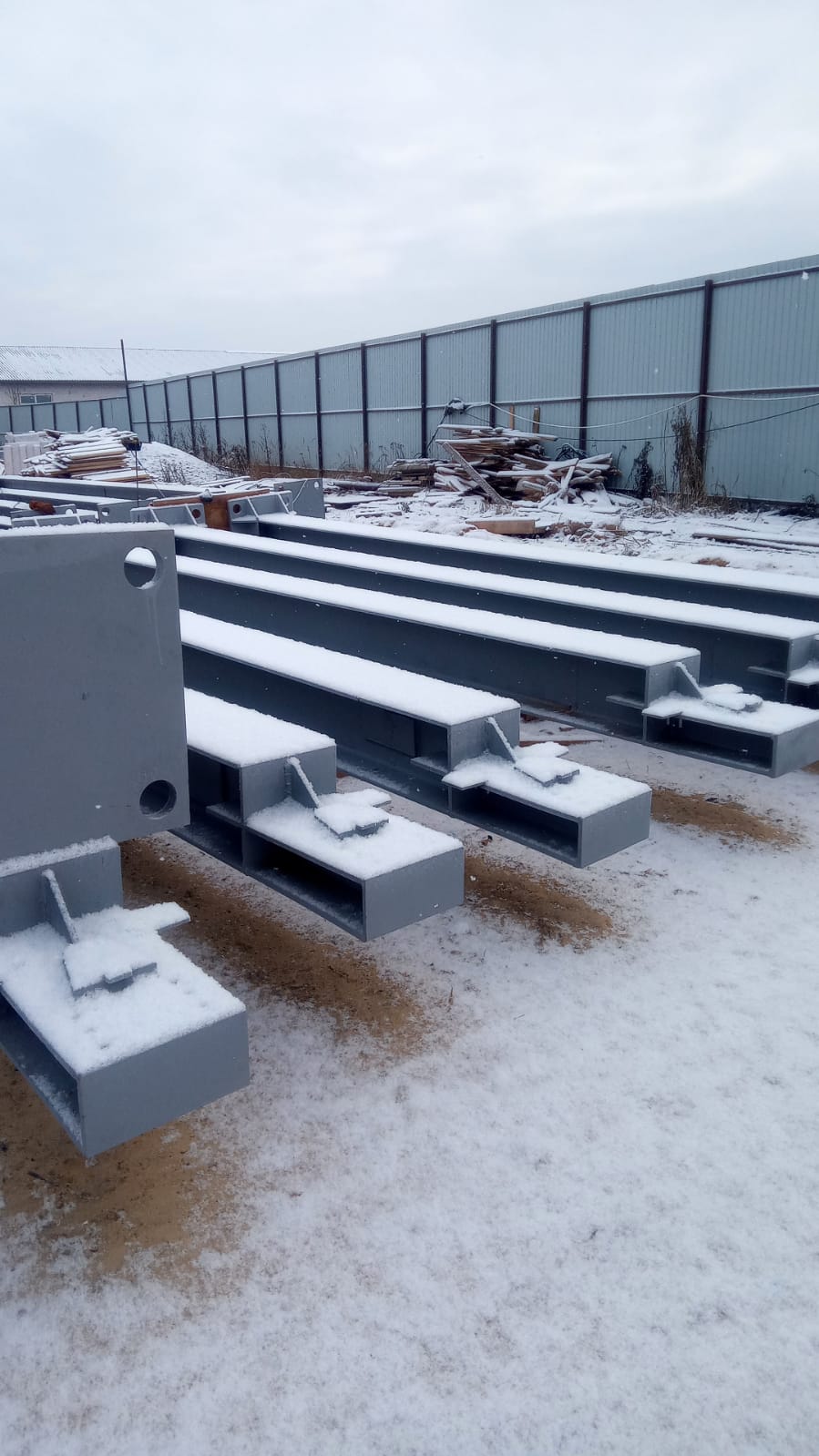

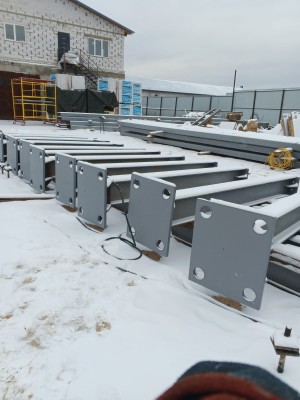

- Тяжёлые каркасы. Колонны и ригели рам промышленных зданий, фермы покрытия, подкрановые балки, эстакады, опорные металлоконструкции под тяжёлое оборудование. Здесь работают горячекатаный двутавр, швеллер и толстый металлический лист на фасонки и опорные плиты.
Практический признак границы: если конструкция несёт людей, снег, ветровой отрыв или дорогое оборудование, её геометрия и сечения обязаны быть результатом расчёта, а не эскиза. Стальные решения, собранные «на глаз», обычно живут до первой нерасчётной зимы либо переармированы вдвое по металлу и стоят лишних денег ещё на этапе закупки.
Лёгкие и тяжёлые каркасы: профильная труба против швеллера и двутавра
Замкнутый гнутосварной профиль — квадратная и прямоугольная труба — и открытый горячекатаный профиль ведут себя по-разному, и выбор между ними определяется не вкусом, а характером нагрузки и типом узла.
Профильная труба при малой массе хорошо работает на кручение и одинаково жёстко держит изгиб в обеих плоскостях, поэтому в лёгких пространственных каркасах ей почти нет альтернативы. Расплата — тонкая стенка: болт через неё без усиливающей втулки или закладной пластины смять стенку может раньше, чем сработает соединение. Второе ограничение — внутренняя полость: если торцы не заварены и нет дренажа, конденсат копится внутри и каркас гниёт изнутри, снаружи выглядя целым.

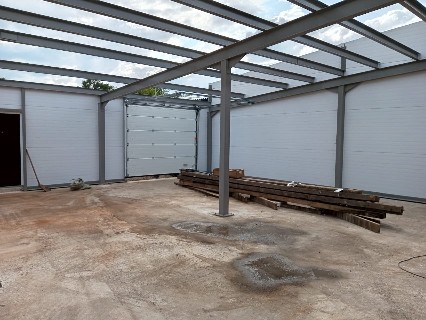

Швеллер и двутавр дают несравнимо большую несущую способность при изгибе в плоскости стенки и удобны для болтового узла — к полкам есть доступ с двух сторон. Но открытый профиль плохо работает на кручение и требует раскрепления из плоскости: балка без связей и прогонов теряет устойчивость раньше, чем исчерпает прочность. Уголок в каркасах занимает свою нишу — решётка ферм, связи, стойки лёгких стеллажей, косынки.
